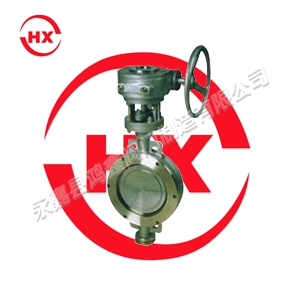

金屬硬密封蝶閥的結構的分析

在改革開放以后，我國閥門行業欣欣向榮，而蝶閥也受到了許多應用領域的青睞，以往的普通蝶閥已經很難滿足更加嚴酷的應用環境和更加嚴格的性能要求。著蝶閥的廣泛應用，對蝶閥的要求也更加苛刻。普通軟密封蝶閥已不能適應于高溫高壓工況，而金屬硬密封蝶閥在高溫高壓、磨損及腐蝕等工況下已得到了廣泛的應用，并廣泛應用于控制蒸汽、燃氣、熱空氣及腐蝕性介質等方面，其市場需求量逐年增大。

以硬密封蝶閥三偏心蝶閥金屬硬密封蝶閥為研究對象，對其結構、受力進行了簡單的分析，歸納出蝶閥蝶板的各主要截面技術參數的計算公式、蝶閥各偏心值的計算公式；并通過理論分析，對其摩擦力矩和密封力矩進行了分析。通過所得出的各參數，建立600Ds343H雙向多層次硬密封蝶閥的數值模擬分析模型，通過ANSYS有限元軟件對其受力和流場進行分析，對所得分析結果進行對比分析，驗證以上的設計方案是否合理。
