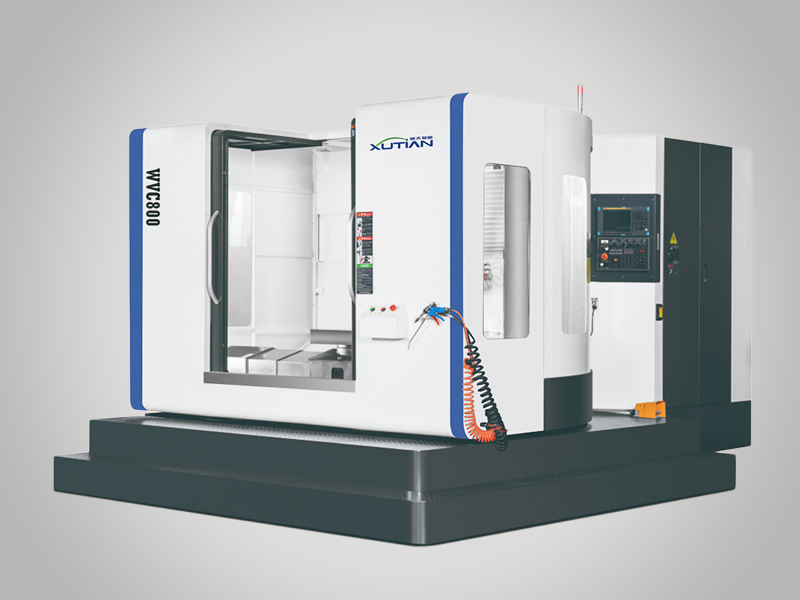

WVC 系列

WVC系列主要技術參數

WVC 系列選擇配置

ZF 齒輪箱

主軸中心出水

數控系統可選配

WVC 系列主要技術參數

項目		單位	型號
項目		單位	WVC500	WVC630	WVC800	WVC1000	WVC1370	WVC1814	WVC2014	WVC3090
工作臺	工作臺尺寸（長 × 寬）	mm	500×500	630×700	800×800	1000×1000	1360×700	900×2000	1000×2000	3000×900
	工作臺最大載荷	kg	600	950	1500	2500	1000	3000	5000	8000
	工作臺分度	°	360×1°	360×1°	360×1°	360×1°	/	/	/	/
	工作臺最大回轉直徑	mm	Φ700	Φ1200	Φ1600	Φ1600	/	/	/	/
	T型槽（槽數-槽寬 × 節距）	mm	5-18×80	5-22×125	5-22×160	5-22×200	5-18×122	5-22×165	7-22×170	5-22×120
坐標範圍	工作臺左右行程（X軸）	mm	660	1050	1100	1300	1200	1800	2000	700
	主軸箱上下行程（Y軸）	mm	580	750	850	1000	765	1400	1400	700
	工作臺/立柱前後行程（Z軸）	mm	620	900	900	1000	700	900	1200	500
	主軸端面至工作臺中心距離	mm	130~700	130~1030	180~1080	200~1200	180~880	200~1100	300~1500	50~500
	主軸中心至工作臺面距離	mm	100~680	120~870	100~950	120~1120	140~905	140~1540	350~1750	0~700
主軸	主軸形式	/	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式	皮帶式
	主軸最高轉速	r/min	8000	6000	6000	6000	6000	6000	6000	6000
	主軸孔錐度	/	BT40	BT50	BT50	BT50	BT50	BT50	BT50	BT50
	快速移動速度(X/Y/Z)	m/min	40/40/40	24/24/24	24/24/24	24/24/24	20/12/20	18/12/18	18/12/18	24/20/24
進給速率	切削進給速度	m/min	1~10	1~10	1~10	1~10	1~10	1~10	1~10	1~10
電機	主軸電機功率	kW	11/15	15/18.5	15/18.5	15/18.5	11/15	15/18.5	15/18.5	15/18.5
	伺服電機扭矩(X/Y(抱閘)/Z)	N.m	12/27B/20	20/27B/20	20/27B/20	20/27B/20	28/18B/28	28/18B/28	35/28B/28	28/18B/28
	冷泵電機	kW	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55
精度	定位精度	mm	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300
精度	重複定位精度	mm	0.006	0.006	0.006	0.006	0.006	0.006	0.006	0.006
系統	CNC系統	/	FANUC	FANUC	FANUC	FANUC	SYNTEC	SYNTEC	SYNTEC	SYNTEC
電源	供電電源	KVA	≥ 20	≥ 25	≥ 30	≥ 40	≥ 20	≥ 25	≥ 30	≥ 30
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
機床尺寸	佔地面積（長 × 寬 × 高）	mm	3200×2200×2700	4200×3200×3100	5300×4100×3400	6300×4900×3700	3900×3280×2600	4700×3300×3500	5300×4100×3500	6200×4000×3200
機床尺寸	機床重量(約)	kg	8000	11000	14000	18000	9500	15000	18500	11500

技術參數如有變動，恕不另行通知。
