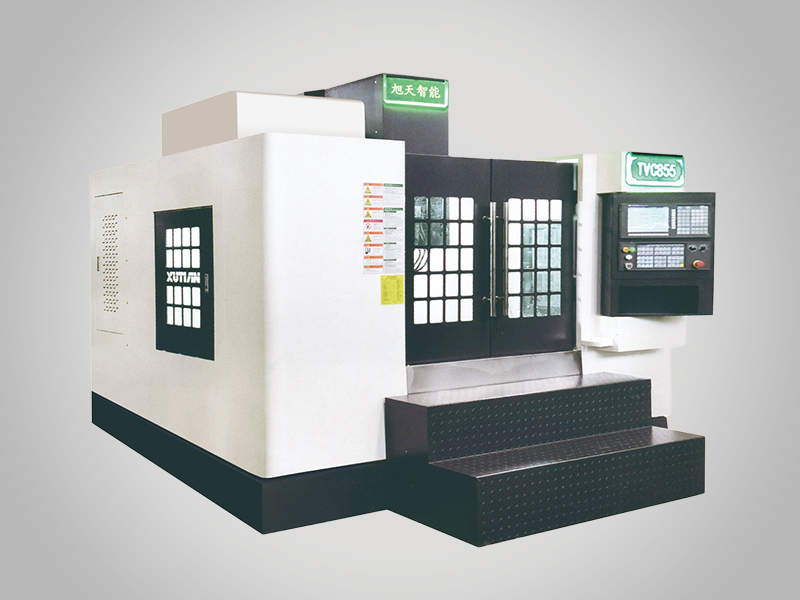

TVC 系列

TVC系列主要技術參數

TVC 系列選擇配置

BT50 齒輪頭

主軸中心出水

數控轉臺

FANUC 0I MF 數控系統

TVC 系列主要技術參數

項目		單位	型號
項目		單位	TVC855	TVC1160	TVC1690	TVC1890
工作臺	工作臺尺寸（長 × 寬）	mm	1000×550	1200×600	1800×900	2000×900
	工作臺最大載荷	kg	800	1000	1600	2000
	T型槽（槽數-槽寬 × 節距）	mm	5-18×90	5-18×120	5-22×165	5-22×165
	分割角度	°	/	/	/	/
	基準孔徑	mm	/	/	/	/
坐標範圍	工作臺左右行程（X軸）	mm	800	1100	1600	1800
	工作臺前後行程（Y軸）	mm	550	600	900	900
	主軸箱上下行程（Z軸）	mm	550	600	600	720
	主軸鼻端至工作臺面距離	mm	120.670	120.670	105.705	100.820
	主軸中心至立柱導軌面距離	mm	595	650	950	950
	主軸端面至工作臺面距離	mm	/	/	/	/
主軸	主軸形式	/	齒輪傳動	齒輪傳動	齒輪傳動	齒輪傳動
	主軸最高轉速	rpm	4000	4000	4000	4000
	主軸最大扭矩	Nm	294	294	574	574
	主軸錐度	/	BT40/Φ150	BT40/Φ150	BT50/Φ190	BT50/Φ190
	快速移動速度(X/Y/Z)	m/min	24/24/15	24/24/15	24/24/15	24/24/15
	切削進給速度	m/min	1~10	1~10	1~10	1~10
電機	主軸電機功率	kW	7.5/11	7.5/11	15/18.5	15/18.5
	進給電機扭矩（X/Y/Z）	N.m	12/12/27B	20/20/27B	27/27/27B	27/27/27B
	冷泵電機	kW	0.55	0.55	0.55	0.55
精度	定位精度	mm	0.008/300	0.008/300	0.008/300	0.008/300
精度	重複定位精度	mm	0.005	0.005	0.005	0.005
系統	CNC系統	/	FANUC	FANUC	FANUC	FANUC
電源	供電電源	KVA	≥ 18	≥ 20	≥ 30	≥ 35
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀庫	刀庫形式	/	圓盤機械手	圓盤機械手	圓盤機械手	圓盤機械手
	刀庫容量	pcs	24	24	24	24
	平均換刀時間（刀-刀）	sec	2	2	2.8	2.8
機床尺寸	佔地面積（長 × 寬 × 高）	mm	2800×2500×2500	3000×2700×2700	4600×3900×3200	5000×3900×3400
機床尺寸	機床重量(約)	kg	5500	6500	15000	16000
